国内外三维地质建模软件
简介：
三维地质建模（3D Geological Modeling）是指利用地质学、地球物理学、钻孔数据、露头测量等多源信息，通过计算机技术，构建出地下地质体（如地层、断层、矿体、构造等）在三维空间中的形态（图 1） 、属性及其相互关系（图 2）的数字化模型的过程。三维地质建模是现代地球科学和相关工程领域的核心技术之一，它将地质学家的知识和理解与计算机的强大计算和可视化能力相结合，将人们对地下世界的认知从“猜想”和“推断”提升到了“可视”和“量化”的新高度，是数字化转型在地质领域的具体体现。

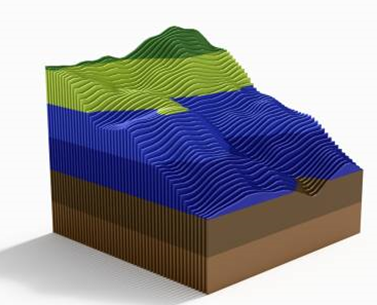

图1 几何形态的三维地质模型图 2 属性分布的三维地质模型
国外主流地质建模软件：
1.GOCAD
GOCAD（Geological Object Computer AidedDesign）是全球领先的三维地质建模软件之一。它最初由法国南锡国立高等地质学院开发，后来由Paradigm（现为斯伦贝谢旗下公司）负责商业化和维护。GOCAD的核心哲学是以地质对象为中心，强调对复杂地质构造（如断层、褶皱、不整合面）的精确表示（图3）。
图3 GOCAD软件建模效果
2. Leapfrog
Leapfrog 由澳大利亚的 Seequent 公司开发，是一款革命性的三维地质建模软件。它的核心可以概括为两大革命性理念：隐式建模 和 动态更新，采用径向基函数（RBF）等数学算法，基于钻孔、露头、地质图等离散数据自动生成光滑、连续的地质体与断层模型，显著提升复杂地质构造的建模效率与迭代速度，实现连续的地质体与断层模型的快速、动态更新（图4）。

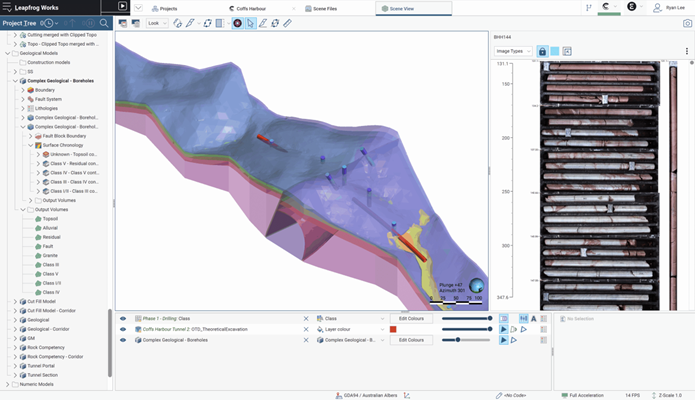

图4 Leapfrog软件建模效果
3. Petrel
Petrel 是由 SLB（Schlumberger，现更名为 SLB）开发的一体化油气勘探开发平台，是全球油气行业最主流的地质建模与油藏模拟软件之一。它集成了从地震解释、地质建模、油藏模拟到开发方案优化的完整工作流程，通过构造建模、三维网格化、沉积相模型建立等技术方法建立三维可视化精细描述地质模型（图5）。
图5 Petrel软件建模效果
4. Surpac
Surpac是由 Geovia（原属于 Gemcom，现为 Dassault Systèmes旗下品牌）开发的一款矿山全生命周期数字化解决方案软件，广泛应用于地质建模、资源估算、矿山设计与生产计划等领域（图6）。它是全球矿业行业主流的三维地质与矿山工程软件之一。
图6 Surpac软件建模效果
5. Micromine
Micromine是一款功能全面的矿业勘探和设计软件，它提供了一整套用于矿山建模、资源评估、采矿设计以及生产计划管理的集成工具（图7）。其中地质建模支持钻孔数据校验、三维矿体圈定与储量计算，支持块体模型、等值面、三角网等多种建模方式，提供地质统计学工具（如克里金、协同克里金）。
图7Micromine软件建模效果
国内主流地质建模软件：
1. MapGIS
MapGIS 3D GeoModeler（MapGIS三维地学建模工具）是一个三维地学建模、可视化和分析的工具，融合钻孔、剖面、物化探等多源地学数据，通过自动和半自动化的快速建模技术，构建含断层、透镜体等复杂地学特征的结构和属性模型，实现地学模型的全流程一体化构建，并提供基于地学特征的可视化表达和分析功能（图8）。
图8MapGIS软件建模效果
2. 3DMine
3DMine拥有一个界面友好、功能强大的三维可视化图形编辑环境。支持多种类型空间数据叠加和完全真彩渲染，各个视角进行静态或者动态剖切，全景和缩放。功能涵盖：勘查地质、矿山地质、工程地质和水文地质的勘探和生产地质数据库，三维地质建模，实体模型，块体模型，地质统计、储量计算（图9）。

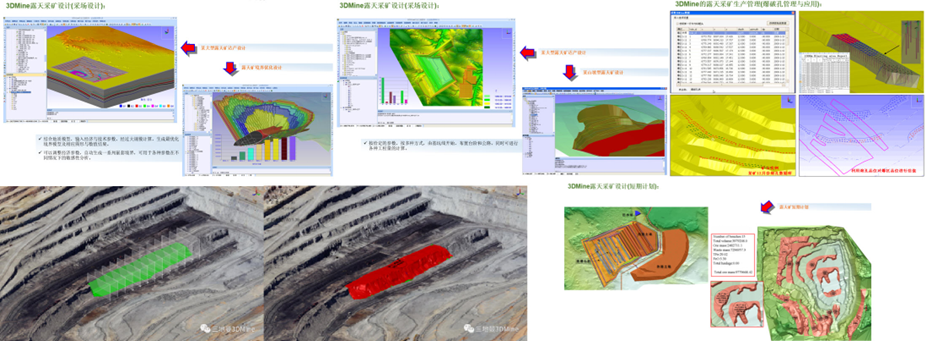

图93DMine软件建模效果
3. Dimine
Dimine以地质统计学和优化理论为基础，结合数据库、GIS技术以及三维可视化技术，完成矿业地质、测量、采矿等业务工作。平台主要应用于地质建模、地质勘探圈矿、储量估算、地下采矿设计、回采爆破设计、露天开采优化设计、工程测量验收和工程绘制等。平台主要用于矿山企业、设计研究院、地勘院、高校等单位（图10）。

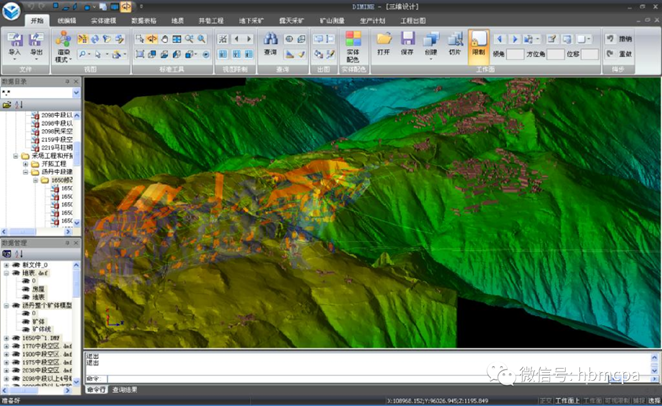

图10Dimine软件建模效果
4. CreatarXModeling
CreatarXModeling一套以地质工作过程为引导，结合计算机技术和数学方法，基于地质工作者的经验和认识，利用各种相关地质资料中提取出来的地质要素信息，对地质现象进行三维重建、展现和分析的软件平台。利用该平台，可展现地层、岩体、构造等地质现象的空间几何特征、内部属性特征以及相互关系等地质信息（图11）。
图11 CreatarXModeling软件建模效果
国内外主流地质建模软件对比表：
表1 国内外主流地质建模软件对比表
| 对比维度 | 国外软件 (以 Leapfrog, GOCAD 为例) | 国外软件 (以 Leapfrog, GOCAD 为例) |
核心技术 | 优势： •隐式建模：革命性技术，建模速度快，支持动态更新。 | 优势：• 显式建模：用户控制力强，模型完全符合地质师解释。 |
工作流与规范性 | 优势：• 符合国际通用标准（如JORC, NI 43-101），便于国际合作。 | 优势：• 完全贴合中国地质工作规范与图示图例。 |
用户体验与学习曲线 | 优势：• （如Leapfrog）界面现代化，交互直观，学习曲线相对平缓。 | 优势：• 符合国内地质师思维习惯，尤其在剖面绘制和成图方面易上手。 |
数据安全与国产化 | 劣势：• 存在“卡脖子”风险，核心技术和数据存储在境外服务器有潜在安全风险。 | 优势：• 核心国产软件，自主可控，保障国家战略地质数据安全。 |
成本与生态 | 劣势：• 许可证极其昂贵，后期维护费用高。 | 优势：• 采购成本和维护成本相对较低，性价比高。 |
可视化与成果输出 | 优势：• 三维可视化引擎强大，渲染效果逼真，交互流畅，是成果汇报和展示的利器。 | 劣势：• 三维可视化效果和交互体验与国外顶尖软件有较大差距。 |
创新能力 | 优势：• 持续投入研发，引领技术潮流（如云计算协作）。 | 劣势：• 多为追随者，在引入前沿技术（如AI、云原生）方面节奏较慢。 |
总结：
国外软件：如 Leapfrog, GOCAD, Petrel 等，是 “技术驱动型”。它们通常由创新的算法和理念（如隐式建模）引领，追求极致的建模能力、效率和可视化效果，在全球市场占据主导地位。
国内软件：以 MapGIS (DGSS) 为代表，是 “流程与规范驱动型”。它们深度契合国内地质工作流程和国家标准，解决了从野外到室内的无缝衔接和数据安全问题，在国家项目中具有不可替代性。
